ภาพรวมผลิตภัณฑ์

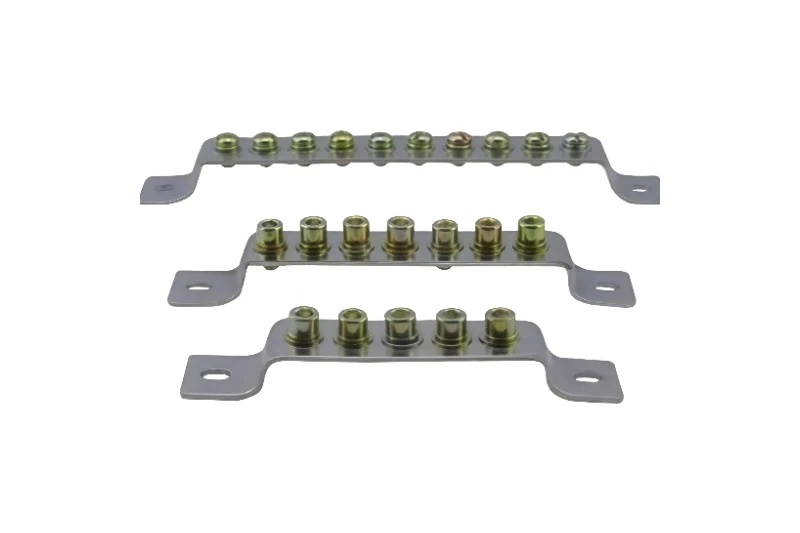

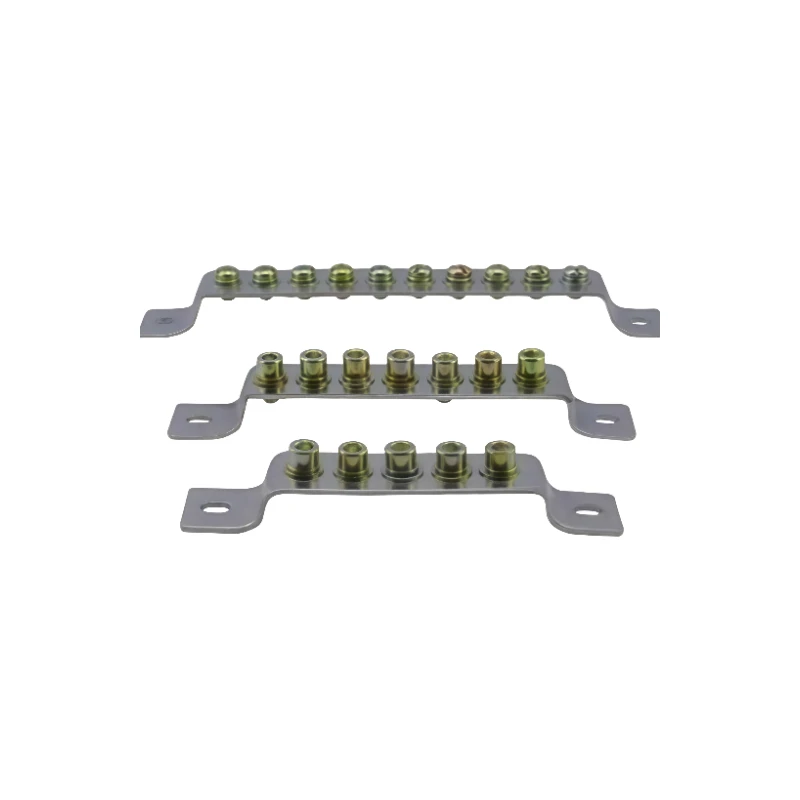

เสากราวด์บัสบาร์ 3x25 12รวบรวมจุดต่อสายดินป้องกันสิบสองจุดไว้บนแท่งทองแดงชุบดีบุก-เส้นเดียว ตู้ ตู้แร็ค หรือแผงทางการแพทย์ต้องการให้โครง ประตู และแผงป้องกันหลายสิบชิ้นต้องถึงจุดอ้างอิงเดียวกัน

ขั้วแต่ละขั้วต้องใช้ตัวนำไฟฟ้าสามตัวที่มีขนาดสูงสุด 25 มม.² อยู่ใต้สกรูของตัวเอง ดังนั้นตัวนำประสานแต่ละตัวจึงได้เสามาแทนที่จะผูกไว้กับอุปกรณ์ชิ้นถัดไป เส้นทางจากเฟรมหนึ่งไปยังโลกจะมีความยาวหนึ่งข้อต่อ

ข้อมูลจำเพาะทางเทคนิค

ตัวเลขตามที่เผยแพร่ อ่านสองบรรทัดด้วยความระมัดระวัง: ส่วนตัดขวาง-คือ 3 มม. x 25 มม. และ 25 มม.² ด้านล่างเป็นทางเข้าของตัวนำ ไม่ใช่แท่ง

รายการ	ข้อมูลจำเพาะ
บัสบาร์ครอส-ส่วน	3 มม. × 25 มม., ทองแดง 75 มม.²
วัสดุบาร์	ทองแดงชุบดีบุก- เกรด C11000
การนำไฟฟ้า	มากกว่าหรือเท่ากับ 58 MS/m, IACS 100%, ตัวเลขเกรดสำหรับ C11000 *
กระแสต่อเนื่อง	200 A ในอากาศฟรี *
เรตติ้งเวลาสั้นๆ-	1.5 kA เป็นเวลา 1 วินาที *
เสา	12
รายการตัวนำ	สามเสาต่อเสา แต่ละเสามีขนาดไม่เกิน 25 มม.² ใต้สกรูของตัวเอง
ความต้านทานกราวด์ต่อการเชื่อมต่อ	น้อยกว่าหรือเท่ากับ 0.1 Ω *
สนามขั้วโลก	18 มม. ระยะห่างโมดูล DIN มาตรฐาน
สกรู	เหล็กชุบสังกะสีตามมาตรฐาน CuZn37 ทองเหลืองตามคำขอ
การล็อคสกรู	แหวนสปริงล็อคทุกเสา
การติดตั้ง	รองรับฉนวนหรือติดกับโครงตู้โดยตรง
บัตรประจำตัว	เครื่องหมายสีเขียว-สีเหลืองที่ทุกจุดเชื่อมต่อ
มาตรฐานอ้างอิง	IEC 60947-1 และ IEC 60947-7-1 เป็นครอบครัวที่ผู้ซื้อถามหา ไม่มีการเสนอราคามาตรฐานผลิตภัณฑ์สำหรับรายการนี้ ดังนั้นโปรดยืนยันสิ่งที่โครงการของคุณเรียกร้อง *
สั่งซื้อขั้นต่ำ (มาตรฐานไซต์)	กำหนดโดยการสร้าง สามารถพูดคุยเรื่องปริมาณการทดลองได้
ระยะเวลาในการผลิต (มาตรฐานไซต์)	มาตรฐาน 7 ถึง 10 วัน, กำหนดเอง 15 ถึง 20 วัน
การรับประกัน (มาตรฐานไซต์)	12 ถึง 24 เดือนนับจากวันที่จัดส่ง
ระบบคุณภาพ (มาตรฐานไซต์)	ISO9001
การบรรจุ (มาตรฐานไซต์)	กล่องส่งออก
พอร์ตการจัดส่งสินค้า (มาตรฐานไซต์)	หนิงโป/เซี่ยงไฮ้
อ้างภายใน	หนึ่งวันทำการหลังจากได้รับแบบและปริมาณ

ข้อดีหลัก

สี่สิ่งที่ตัดสินว่าแถบกราวด์ยังคงวัดค่าเดิมหลังจากผ่านไปไม่กี่ปีหรือไม่

01.

ทองแดงหนึ่งแท่งขนาด 75 มม.²

แท่งทองแดงแข็งขนาด 3 มม. x 25 มม. นำพากระแสพันธะโดยใช้ขั้วไฟฟ้าร่วมกัน 12 ขั้ว

02.

การชุบดีบุกช่วยให้ข้อต่อเป็นสื่อกระแสไฟฟ้า

ทองแดงและทองเหลืองเปลือยจะเข้มขึ้นเมื่ออากาศในตู้ชื้น และชั้นที่หมองคล้ำนั้นคือสิ่งที่ทำให้ข้อต่อมีความต้านทานเพิ่มขึ้น ดีบุกที่มีความหนา 3 ถึง 5 ไมครอนจะปกคลุมแถบก่อนจัดส่ง

03.

จุดอ้างอิงเดียว ไม่ใช่ลูกโซ่

ตัวนำแต่ละตัวตกลงบนเสาของตัวเอง ดังนั้นโล่จึงมีเส้นทางเดียวสู่โลก ไม่ใช่เป็นสายโซ่

04.

เสาสิบสองอันบนแท่งเดียว

จุดเชื่อมต่อ 12 จุดที่ระยะพิทช์ 18 มม. แทนที่แถวของขั้วต่อแบบแยก ดังนั้นตารางการติดจะพอดีกับความกว้างของแผงที่คุณมีอยู่แล้ว

กราวด์บาร์แบบรวมศูนย์เทียบกับเดซี่-ขั้วต่อ PE แบบโซ่

ทางเลือกอื่นในตารางแผงส่วนใหญ่คือแถวของขั้วต่อ PE ที่แยกจากกันซึ่งต่อสายหนึ่งไปยังอีกแผงหนึ่ง โดยที่กระแสไฟลัดเดินทางจะต่างกัน

จุดเปรียบเทียบ	บาร์แห่งนี้	เทอร์มินัล PE แบบแยกส่วน
เส้นทางสู่โลก	ข้อต่อหนึ่งจากตัวนำถึงแถบ	ทุกลิงก์จะเพิ่มรอยต่อก่อนที่เฟรมจะถึงพื้นโลก
ตัวนำไฟฟ้าต่อจุด	สามรายการ แต่ละรายการอยู่ภายใต้สกรูของตัวเอง	โดยปกติจะมีตัวนำหนึ่งตัวต่อหนึ่งเทอร์มินัล
เส้นทางสำหรับการกลับโล่	หนึ่งเสา หนึ่งเส้นทาง	ผ่านทุกขั้วในห่วงโซ่
พื้นผิวในอากาศชื้น	ดีบุกที่ 3 ถึง 5 ไมครอน ไม่ต้องทำความสะอาดเป็นประจำ	การชุบสึกหรอที่หน้าสกรู
มาเพิ่มอีก 1 เครื่อง	ใช้เสาสำรอง	ขยายทางรถไฟและ-กำหนดเส้นทางลิงก์ใหม่
เผยแพร่การจัดอันดับในช่วงเวลาสั้นๆ-	1.5 kA เป็นเวลา 1 วินาที	กำหนดโดยแต่ละเทอร์มินัล ไม่ค่อยมีการเผยแพร่
การสั่งซื้อ	มาตรฐาน 12 เสา; เสาอื่น ๆ นับถึงการวาด	ขนาดคงที่

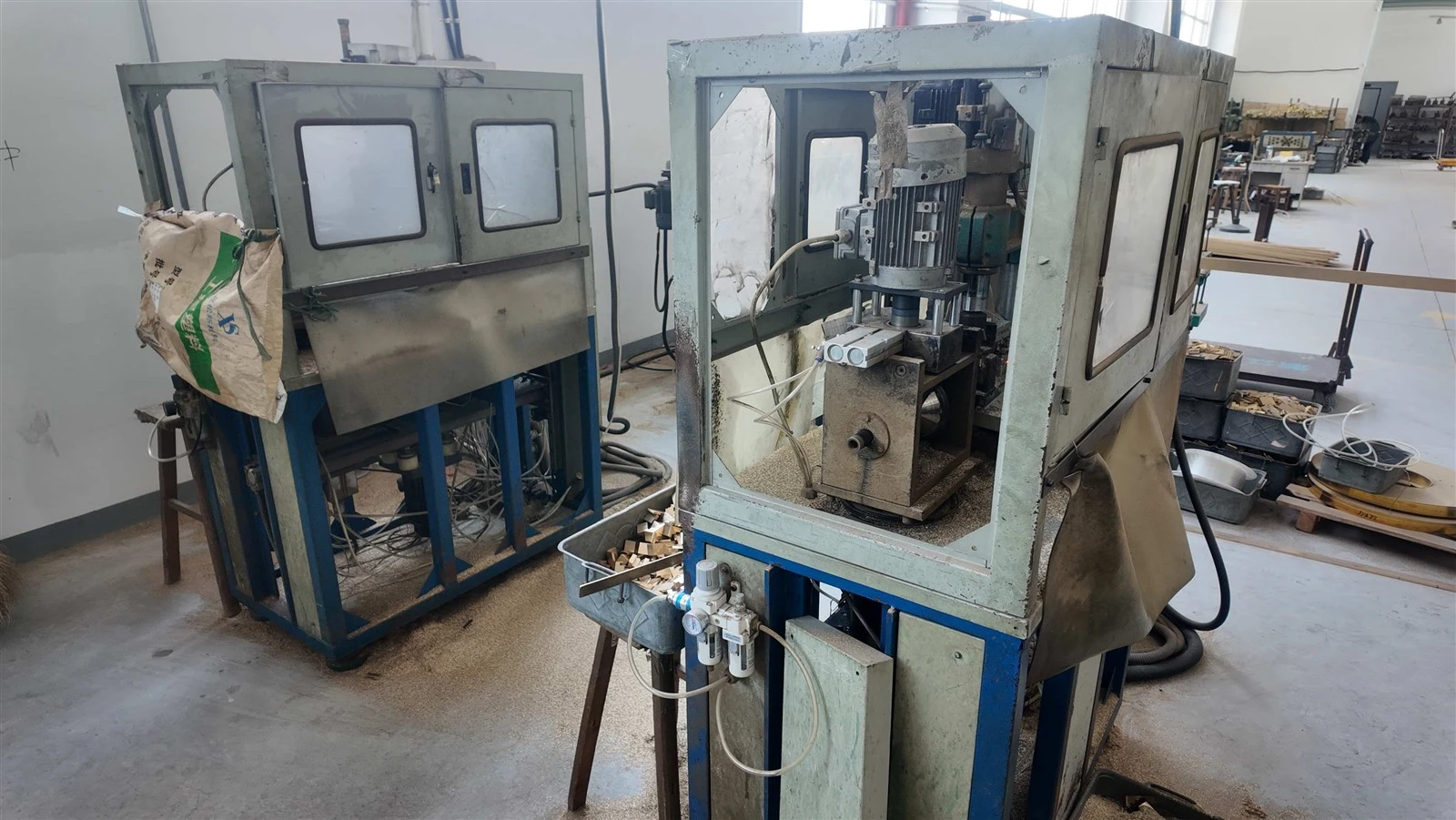

กระบวนการผลิตแบบมืออาชีพ

ห้าขั้นตอน โดยมีการเขียนความหนาการชุบและตำแหน่งรูลงในบันทึกแบทช์

สต็อกแท่งตัดตามความยาวและลบคมตามแบบ

รูขั้วโลก รูตัวนำ และรูยึดปลายที่เจาะและเจาะ ตำแหน่งอยู่ที่ ±0.1 มม.

การชุบดีบุกด้วยไฟฟ้าที่ 3 ถึง 5 ไมครอน หรือ 5 ถึง 8 เมื่อมีการเคลือบที่หนาขึ้น

สกรูและแหวนรองสปริงล็อคประกอบกันทีละขั้ว

แต่ละชุดจะปล่อยออกมาตามความหนาของชั้นเคลือบ ตำแหน่งรู สภาพเกลียว และแรงบิดในการขัน

ตัวเลือกวัสดุและการรักษาพื้นผิว

สองทางเลือกเดินทางพร้อมกับคำสั่งซื้อ

ดีบุก-ทองแดง C11000 ชุบ

C11000 เป็นเกรดการนำไฟฟ้าสูง- ดีบุกด้วยไฟฟ้าขนาด 3 ถึง 5 ไมครอนเป็นมาตรฐาน ตัวเลือกขนาด 5 ถึง 8 ไมครอน เหมาะกับพืชชายฝั่งและบรรยากาศซัลไฟด์

สกรู: เหล็กชุบสังกะสีหรือทองเหลือง CuZn37

สกรูเหล็กเป็นสกรูมาตรฐานและรับภาระในการจับยึดที่ยากที่สุด ในกรณีที่อากาศชื้นหรือมีรสเค็ม ทองเหลือง CuZn37 เป็นตัวเลือกที่ดีกว่า: ไม่เป็น-แม่เหล็ก และใกล้กับทองแดงเพียงพอที่จะยับยั้งการกัดกร่อนของกัลวานิก

สถานการณ์การใช้งาน

แถบกราวด์เสาสิบสอง-สามตำแหน่งได้รับการเก็บรักษาไว้

PDU ของศูนย์ข้อมูลและการต่อแร็ค

เฟรมแร็ค, แชสซี PDU และกล่องหุ้มบัสบาร์วางอยู่บนแท่งเดียว ไม่ใช่สายโซ่ของเทอร์มินัล - ข้อมูลการจัดเรียง-แนวทางปฏิบัติในการประสานห้องโถงคาดหวัง

การติดเครื่องมือทางการแพทย์และความแม่นยำ

การยึดเหนี่ยวศักย์เท่ากันสำหรับห้องทรีตเมนต์และโต๊ะวางเครื่องมือ โดยที่สกรูทองเหลืองจะกันโลหะที่เป็นเฟอร์โรแมกเนติกให้ห่างจากวงจรการวัดระดับต่ำ-

ตู้ควบคุม แผง MCC และเครื่องรวมพลังงานแสงอาทิตย์

แผง MCC และ PLC แผงกระจายสินค้า และการต่อลงดินของอินเวอร์เตอร์ ในที่ใดก็ตามที่จำเป็นต้องมีจุดสายดินป้องกัน 12 จุดบนแท่งขนาดกะทัดรัดเพียงอันเดียว

คำอธิบายผลิตภัณฑ์

ถาม: 3x25 หมายถึงอะไร และมีตัวนำไฟฟ้ากี่เส้นที่พอดี

ตอบ: แท่งมีขนาด 3 มม. x 25 มม., ทองแดง 75 มม.² เสาทั้ง 12 ต้นแต่ละต้นต้องใช้ตัวนำไฟฟ้า 3 ตัวที่มีขนาดสูงสุด 25 มม.² อายุ 25 ทั้งสองนั้นต่างกัน ภาพวาดแสดงให้เห็นทั้งสองอย่าง

ถาม: คะแนนต่อเนื่องคืออะไร และอยู่บนพื้นฐานใด

A: 200 A ในอากาศฟรีคือสิ่งที่หน้านี้เผยแพร่ ตู้แบบปิดจะอ่านค่าต่ำลง ดังนั้นให้ส่งการจัดเตรียมตู้และกำหนดการโหลด แล้วเราจะยืนยันตัวเลขสำหรับการประกอบของคุณ

ถาม: 1.5 kA ต่อหนึ่งวินาทีเพียงพอสำหรับการติดตั้งของฉันหรือไม่

ตอบ: นั่นคือการจัดอันดับในช่วงเวลาสั้นๆ-ที่เผยแพร่ สิ่งที่ตัดสินได้คือกระแสไฟฟอลต์ของดินในอนาคต-ที่ติดตั้งคานไว้ ดังนั้นให้วางทั้งสองร่างไว้ข้างกันก่อนที่จะปล่อย

ถาม: โต๊ะจะให้กระแส 0.1 โอห์มต่อการเชื่อมต่อ นั่นคือแนวต้านของบาร์หรือเปล่า?

ตอบ: เป็นขีดจำกัดความต่อเนื่องสำหรับเส้นทางที่ถูกผูกมัด - ซึ่งเป็นจำนวนการทดสอบการทดสอบการใช้งานโดยเปรียบเทียบกับ - ไม่ใช่ค่าความต้านทานข้อต่อที่วัดได้ สอบถามค่าที่วัดได้และกระแสไฟทดสอบจากเราหากข้อกำหนดของคุณต้องการตัวเลขที่เข้มงวดกว่านี้

ถาม: ฉันควรระบุสกรูตัวไหน และแรงบิดเท่าใด

ตอบ: เหล็กชุบสังกะสีครอบคลุมตู้ส่วนใหญ่ ทองเหลืองเหมาะกับพื้นที่ชายฝั่ง ห้องที่มีความชื้น และอุปกรณ์วัด แรงบิดเป็นไปตามขนาดสกรูซึ่งหน้านี้ไม่ได้เผยแพร่ ดังนั้นส่งแบบร่างแล้วเราจะยืนยันขนาด แรงบิด และการบรรจุ
