ภาพรวมผลิตภัณฑ์
การจัดการมิเตอร์ไฟฟ้าส่วนบุคคลในอาคารพักอาศัย-ที่มีผู้เช่าหลายราย อพาร์ทเมนต์สูง- และอาคารพาณิชย์ที่ทันสมัย ถือเป็นความท้าทาย-การใช้พื้นที่และแรงงาน-มาก การตั้งค่าทั่วไปต้องใช้กล่องหุ้มมิเตอร์แยกจำนวนมาก ส่งผลให้การจัดวางแผงเกะกะและขั้นตอนการเดินสายที่ซับซ้อน{5}}เสี่ยงต่อการเกิดข้อผิดพลาด

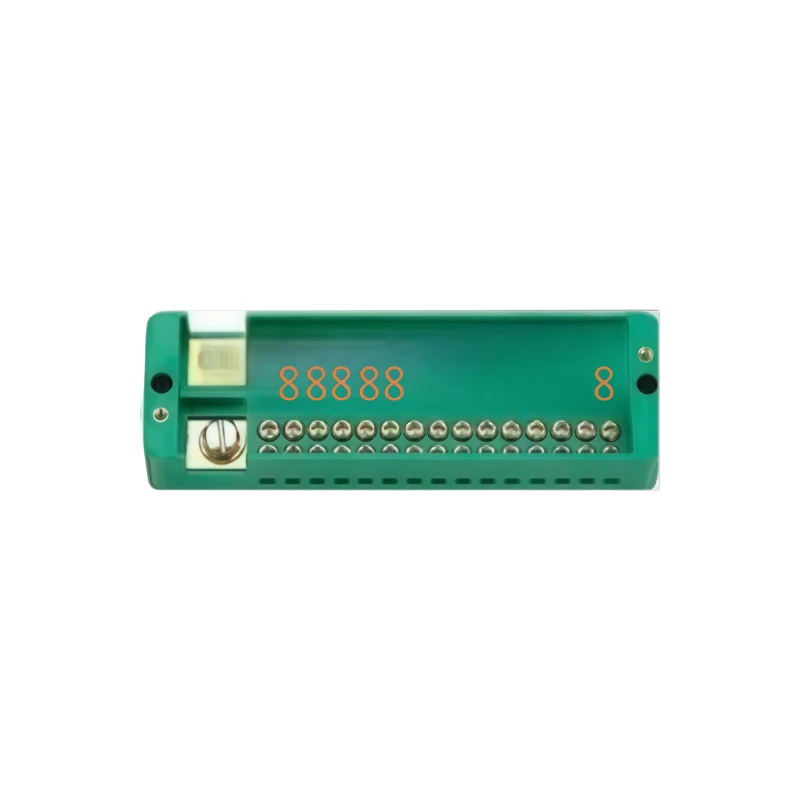

ฮับเทอร์มินัลรวมความหนาแน่นสูง-นี้แก้ไขปัญหาเหล่านี้ได้ด้วยการผสานรวมสถานีเชื่อมต่ออิสระสิบห้าสถานีที่แยกกันโดยสิ้นเชิงไว้ในหน่วยโครงสร้างขนาดกะทัดรัดหน่วยเดียว ได้รับการจัดอันดับสำหรับ-แอปพลิเคชันบัสเวย์หลักสำหรับงานหนัก ช่วยให้ผู้ปฏิบัติงานสาธารณูปโภคสามารถรวมการเชื่อมต่อของผู้สมัครสมาชิกรายบุคคลได้มากถึง 15 รายภายในพื้นที่ที่เป็นหนึ่งเดียว ช่วยลดพื้นที่การติดตั้งโดยรวมได้มากถึง 50% ขณะเดียวกันก็ทำให้การปรับใช้ระบบอ่านมิเตอร์อัตโนมัติ (AMR) มีประสิทธิภาพมากขึ้นอย่างมาก
จุดเด่นด้านวิศวกรรม
เคสโพลีคาร์บอเนตที่ทนทานต่อแรงกระแทก-– เปลี่ยนจากพลาสติกเปราะทั่วไปที่มีแนวโน้มที่จะแตกร้าวภายใต้ความเครียดในการติดตั้งและดูดซับความชื้นเมื่อเวลาผ่านไป โครงสร้างทั้งหมดถูกฉีด-ขึ้นรูปจากโพลีคาร์บอเนตโพลีคาร์บอเนตเกรดพรีเมี่ยม- วัสดุนี้ทนทานต่อแรงกระแทกเป็นพิเศษ ไม่มีการดูดซึมน้ำเพื่อป้องกันการเกิดเชื้อราภายใน และระดับสารหน่วงไฟ UL94 V-0 เพื่อความปลอดภัยจากอัคคีภัยสูงสุด
การป้องกันบายพาสแบบ Hot-– ตำแหน่งมิเตอร์แต่ละตำแหน่งมีวงจรบายพาสทางกายภาพที่เป็นอิสระ นวัตกรรมที่สำคัญนี้ช่วยให้ช่างเทคนิคภาคสนามสามารถถอด ทดสอบ หรือเปลี่ยนมิเตอร์ไฟฟ้าที่ชำรุดในขณะที่ระบบยังคงมีพลังงานอยู่- โดยไม่ต้องถอดสายจ่ายไฟหลักใดๆ หรือรบกวนการจ่ายไฟให้กับผู้เช่าใกล้เคียง
เทอร์มินัลสล็อตรวมอเนกประสงค์– พอร์ตยึดสายไฟและขั้วต่อบัสทั้งหมด-ใช้การออกแบบสกรูสล็อตแบบรวมขั้นสูง ทีมงานติดตั้งสามารถใช้ไขควงปากแบนหรือไขควงปากแฉกได้ เพื่อให้ได้ข้อต่อที่ทนทานต่อ-แรงบิด การสั่นสะเทือน-สูง โดยไม่ต้องเสี่ยงต่อการหลุดของหัวสกรู
บัสบาร์ทองแดงชุบ-ดีบุกความจุสูง-– แกนหลักทางไฟฟ้าประกอบด้วยบัสบาร์ทองแดงชุบ-ดีบุก-หนักที่พิกัดที่ความจุมาตรฐาน 300A ขยายได้สูงสุด 500A ส่วนตัดขวางที่เป็นทองแดง-อย่างมากนี้ช่วยลดความต้านทานการสัมผัสเพื่อให้มั่นใจว่าการทำงานจะเย็น แม้ว่าสถานีโหลดทั้ง 15 สถานีจะทำงานพร้อมกันอย่างเต็มประสิทธิภาพก็ตาม
ข้อมูลจำเพาะทางเทคนิค
| ข้อมูลจำเพาะ | พารามิเตอร์ |
|---|---|
| จำนวนตำแหน่งมิเตอร์ | 15 (อิสระ) |
| ระบบที่ใช้งานได้ | เฟสเดียว- (230V) |
| ประเภทมิเตอร์ | มิเตอร์วัดพลังงานเฟสเดียว-ที่เชื่อมต่อโดยตรง |
| เทอร์มินัลต่อตำแหน่ง | ไลน์เข้า (L+N) + โหลดออก (L+N) |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 230V AC |
| จัดอันดับปัจจุบันต่อตำแหน่ง | มาตรฐาน 60A (อุปกรณ์เสริม 80A / 100A) |
| คะแนนบัสบาร์หลัก | มาตรฐานทองแดง 300A (อุปกรณ์เสริม 400A / 500A) |
| เค้าโครงบัสบาร์ | ฟีดเดี่ยวหรือแบ่งส่วน (กำหนดค่าได้ 2-3 ส่วน) |
| ระยะเวลาสั้น-ทนต่อกระแสไฟ | 5kA / 1 วินาที |
| ต้านทานการติดต่อ | น้อยกว่าหรือเท่ากับ 0.35mΩ (เริ่มต้น) |
| ความเป็นฉนวน | มากกว่าหรือเท่ากับ 2.5kV / 1 นาที |
| คะแนนแรงบิด | มากกว่าหรือเท่ากับ 1.2N·m |
| ช่วงตัวนำ | 1.5 มม.² – 16 มม.² (ทองแดงเท่านั้น) |
| สไตล์เทอร์มินัล | แคลมป์กรงหรือสกรูแบบท่อ |
| การกำหนดค่าบายพาส | เป็นอิสระต่อตำแหน่ง สามารถ- Hot Swap ได้ |
| วัสดุที่อยู่อาศัย | โพลีคาร์บอเนต ระดับเปลวไฟ V-0 |
| วัสดุหุ้ม | โพลีคาร์บอเนตโปร่งใสพร้อมแผนผังการเชื่อมต่อ |
| ระดับการป้องกัน | IP20 (มาตรฐาน), IP54 (อุปกรณ์เสริม) |
| การติดตั้ง | ราง DIN หรือสกรูยึด |
| อุณหภูมิในการทำงาน | -40 องศาถึง +85 องศา |
| ความสอดคล้องมาตรฐาน | IEC 60999-1, GB/T 14048.7, CE, RoHS, CCC |
การกำหนดค่าการกระจายพลังงานที่ยืดหยุ่น
บัสบาร์ทองแดงขาเข้าหลักมีการออกแบบแบ่งส่วนแบบปรับเปลี่ยนได้ ช่วยให้ผู้รับเหมาสามารถแบ่งอาเรย์สถานีสิบห้า-ออกเป็นโซนแหล่งจ่ายไฟแยกสองหรือสามโซน ความยืดหยุ่นทางโครงสร้างนี้สนับสนุนการจัดกลุ่มโหลดแบบเลือกหรือการกำหนดค่า-การสำรองอุปทานแบบคู่ ทำให้หน่วยนี้เหมาะอย่างยิ่ง-สำหรับการพัฒนาที่อยู่อาศัยของเทศบาล หอพักของมหาวิทยาลัย และที่พักของเจ้าหน้าที่สวนอุตสาหกรรม
เหตุใดจึงเลือกเทอร์มินอลบล็อคมิเตอร์ 15 ทิศทางนี้
บล็อกจ่ายมิเตอร์เฟสเดียว-นี้ผสมผสานพื้นที่-ประหยัดความหนาแน่นเข้ากับวิศวกรรมที่แข็งแกร่ง นำเสนอโซลูชันที่ใช้งานได้จริงสำหรับการรวมจุดสูบจ่ายหลายจุดไว้ในห้องไฟฟ้าที่จำกัด ความสามารถในการ-บายพาสแบบสลับร้อน บัสบาร์ทองแดงความจุ-สูง และตัวเรือนโพลีคาร์บอเนตที่หน่วงไฟ- มอบประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมที่มีความต้องการ-ของผู้เช่าหลายราย ไม่ว่าคุณจะอัพเกรดแผงมิเตอร์ที่มีอยู่หรือระบุอุปกรณ์สำหรับโครงการก่อสร้างใหม่ แผงขั้วต่อ 15 ทิศทางนี้จะช่วยเพิ่มประสิทธิภาพ ความปลอดภัย และปฏิบัติตามข้อกำหนดในการติดตั้งของคุณ
